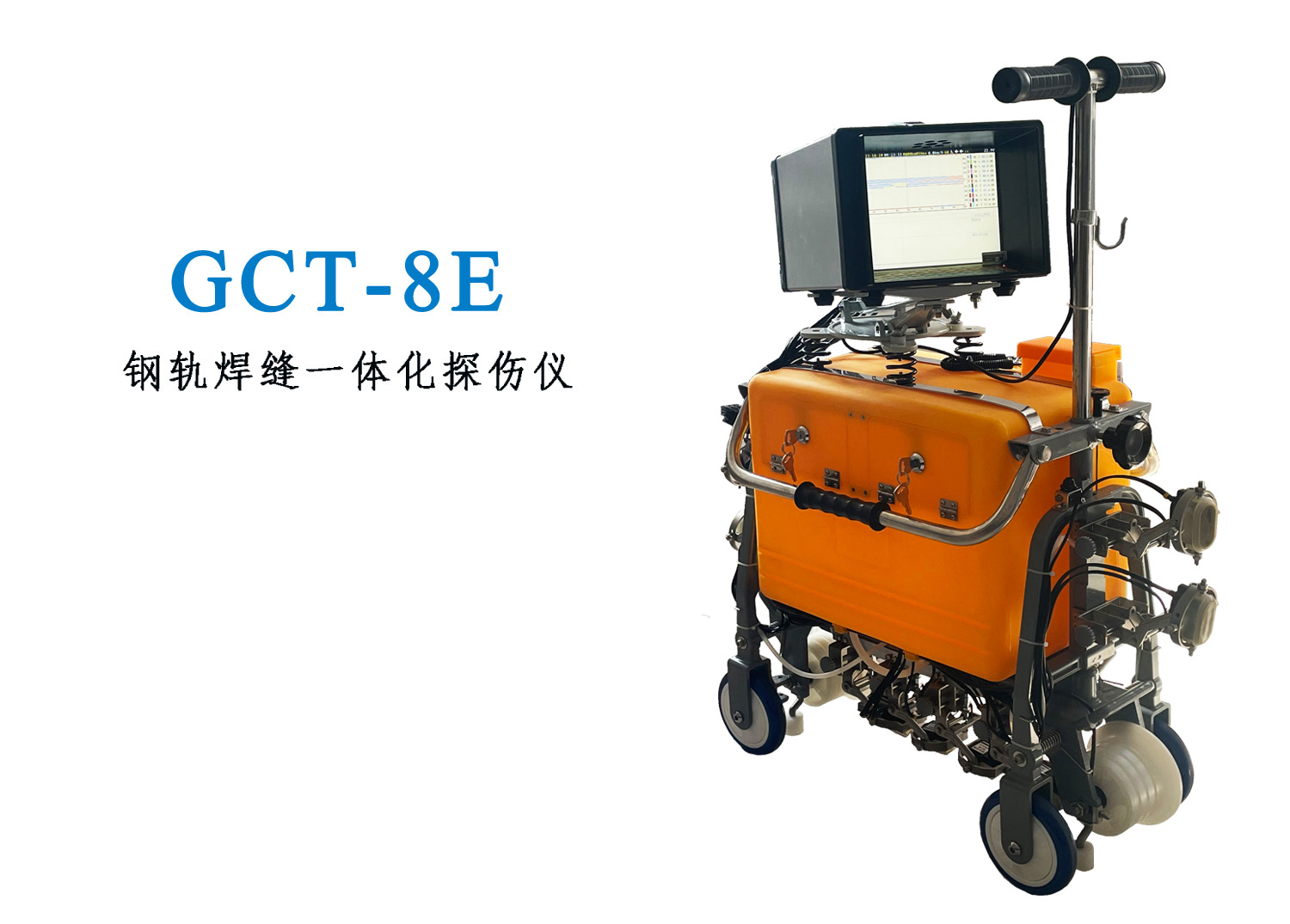

鋼軌探傷儀GCT-8E

產品介紹

1概述

GCT-8E鋼軌焊縫一體化探傷儀滿足《TB/T 1632.1-2014 鋼軌焊接 第一部分 通用技術條件》以及《TB/T 2340-2012 鋼軌超聲波探傷儀》作業標準，適用于43kg/m~75kg/m在役鋼軌探傷作業，新焊鋼軌焊縫和在役鋼軌焊縫的超聲波探傷作業。

1.1主要特點

八個探頭：八個探頭依次是0+直70、雙斜70、三合一串列式探頭1、二合一串列式探頭1、二合一串列式探頭2、三合一串列式探頭2、雙斜70、0+直70°；

多種顯示模式：全通道AB顯分區/組合模式，全通道B顯分區，滿足各種探傷需求；

可全程全自動記錄探傷數據（A型脈沖和B型圖像）、操作過程、儀器上所有狀態的全部數據，存儲容量大于100公里、時間大于一周工作時間；

內置GPS模塊和天線，并具有GPS定位自動引導功能。儀器可根據傷損的GPS坐標，接近傷損時自動提示；

自動探傷靈敏度設定和調整，鋼軌探傷儀自動靈敏度與標準作業靈敏度偏差不超過3dB；

自動鋼軌識別：自動識別軌型并自動轉換，識別軌縫并自動標記，有語音提示。B型顯示拼圖時具有軌縫調節線；

具備串列倒車檢測功能；

具有探頭草狀波積分值計算功能，通過此功能儀器可幫助探傷工監測發生故障或耦合不良的探頭，探頭耦合和失效的情況下，儀器會發出報警；

傷損語音播報功能：自動發現傷損，對操作人員語音提示，自動定性定量；

具有在儀器和PC電腦上進行回放、檢索、分析功能，并能將探傷數據自動導入PWmis 探傷管理系統，便于探傷管理。

1.2主要技術參數

探測通道：23個通道；

探頭工作頻率：2MHz；

重復探測頻率：400Hz；重復顯示頻率：≥60Hz

探測范圍：0～200mm（43kg/m和50kg/m鋼軌）0～250mm±5mm（60kg/m和75kg/m鋼軌）；

增益控制范圍：0～80dB，步進0.5dB；

動態范圍：≥26dB(抑制小)，2～6dB(抑制大)；

水平線性誤差：≤2%；

垂直線性誤差：≤4%；

衰減器誤差：每12dB不超過±1dB；

儀器連續工作時間：≥10h

工作溫度：－30℃～50℃；
